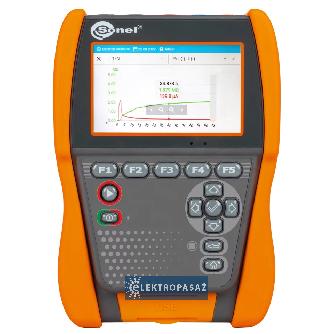

Miernik rezystancji izolacji MIC-2511 Sonel WMPLMIC2511

Cechy

• Napięcie pomiarowe wybierane w zakresie 10...2500 V: 10 V, 25 V, 100 V, 250 V, 500 V, 1000 V, 2500 V lub 10...2500 V co 10 V,
• Pomiary rezystancji izolacji napięciem 10 V pętli dozorowej systemów sygnalizacji pożaru (SAP, SSP)

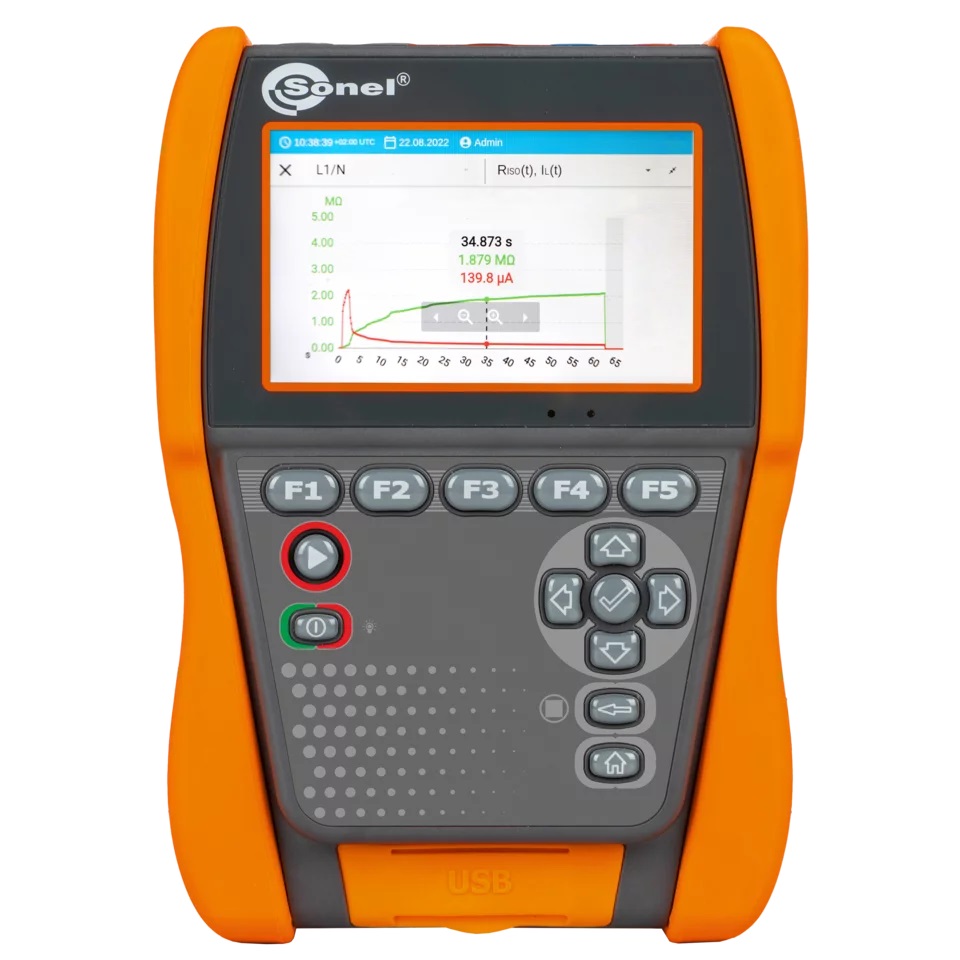

• Kreślenie wykresów na wyświetlaczu w trakcie pomiarów
• Pomiary w strefach ochrony przed elektrycznością statyczną (EPA)
• Korekcja wyniku rezystancji izolacji do temperatury odniesienia
• Ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu
• Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
• Akustyczne wyznaczanie pięciosekundowych odcinków czasu, ułatwiające zdjęcie charakterystyk czasowych
• Odmierzane czasy pomiaru T₁, T₂ i T₃ dla pomiaru jednego lub dwóch współczynników absorpcji (Ab1, Ab2 lub DAR, PI) z zakresu 1...600 s
• Automatyczny pomiar wszystkich kombinacji rezystancji przewodów 3-, 4-, 5-żyłowych i kabli energetycznych przy wykorzystaniu dodatkowego adaptera AutoISO-2511
• Wskazania rzeczywistego napięcia pomiarowego podczas pomiaru
• Prąd pomiarowy ≤2 mA
• Zabezpieczenie przed pomiarem obiektów będących pod napięciem
• Pomiar rezystancji izolacji metodą dwu- oraz trójprzewodową

Cechy dodatkowe

• Pomiar prądu upływu w czasie pomiaru R_ISO
• Pomiar pojemności w czasie pomiaru R_ISO
• Niskonapięciowy pomiar ciągłości obwodu i rezystancji
• Pomiar temperatury (z wykorzystaniem dodatkowej sondy temperaturowej ST-1)
• Pomiar napięć stałych i przemiennych w zakresie 0...1500 V
• Pamięć 9999 wpisów, transmisja danych do komputera PC poprzez kabel USB
• Zasilanie akumulatorowe
• Podświetlana klawiatura
• Przyrząd spełnia wymagania normy EN IEC 61557

Wykaz czasu trwania gwarancji dla urzadzeń SONEL

Zastosowanie

Miernik rezystancji izolacji o szerokim zakresie zastosowań. Świetnie spisuje się zarówno w budownictwie mieszkaniowym, jak również przy sprawdzaniu instalacji przemysłowych czy sieci przesyłowych i trakcyjnych. Z uwagi na swoje cechy – doskonałe parametry, niski pobór energii z akumulatorów i możliwość ich doładowania w trakcie trwania pomiarów, poręczność oraz wysoki stopień szczelności obudowy – chętnie wykorzystywany jest przez elektryków pracujących w utrzymaniu ruchu, testujących silniki, kable, oświetlenie uliczne czy przy budowie i konserwacji instalacji fotowoltaicznych. Doskonale wpisuje się w potrzeby instalatorów sieci telekomunikacyjnych oraz operatorów sieci ciepłowniczych, gdzie wymagane jest kontrolowanie systemu alarmowego rur preizolowanych.

Cechy wyróżniające

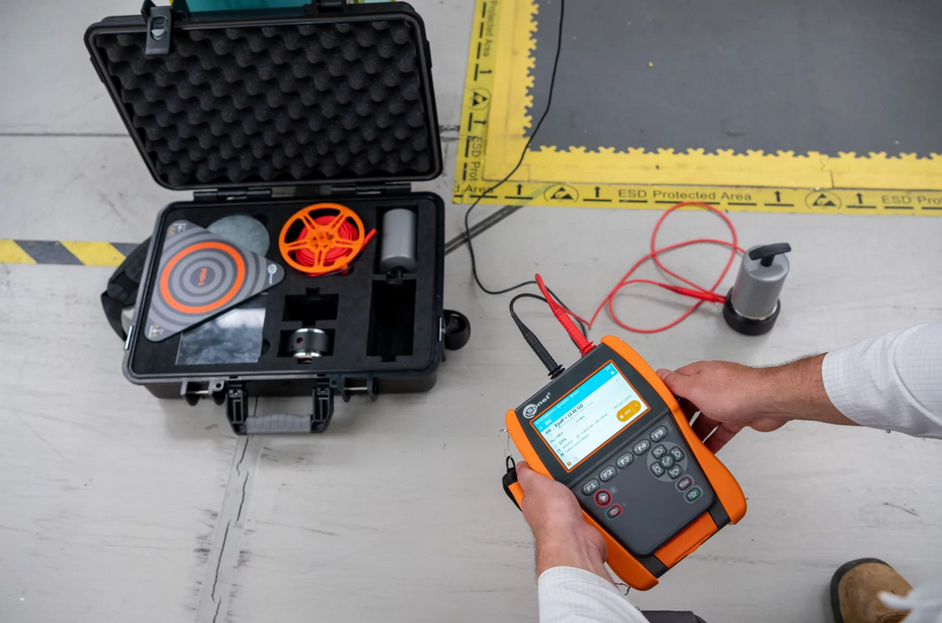

Miernik umożliwia zmierzenie rezystancji izolacji napięciem pomiarowym do 2500 V. W przypadku badań kabli samoczynnie rozładowuje ich pojemność z chwilą zakończenia pomiaru. Wraz z PRZ-2, czyli zestawem do pomiaru rezystancji w strefach objętych ochroną przed ESD, stanowi kompleksowe narzędzie dla koordynatorów zajmujących sie ochroną zakładów przed elektrycznością statyczną.

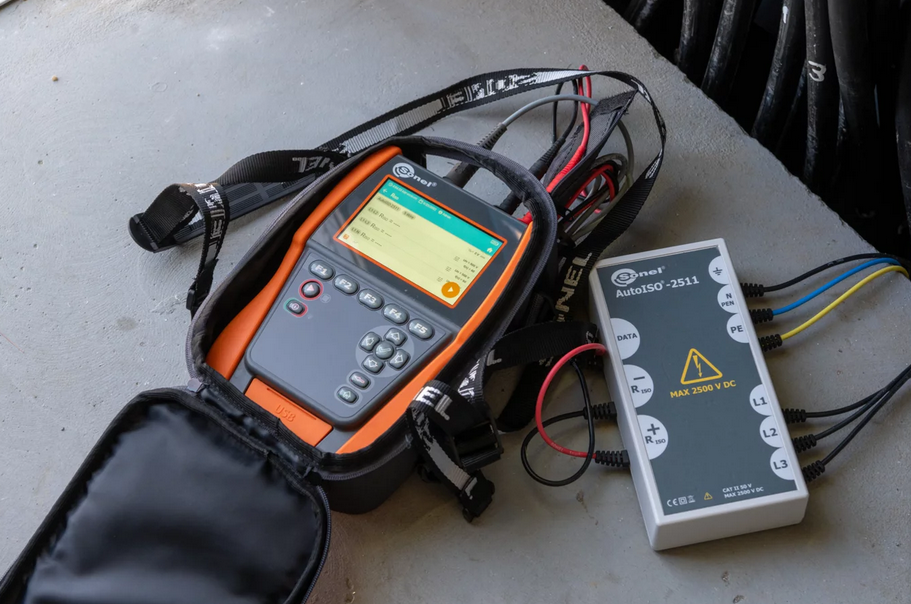

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez wykorzystanie adaptera AutoISO-2511 do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.
MIC-2511 pozwoli użytkownikowi na zmierzenie ciągłości połączeń ochronnych i wyrównawczych prądem większym niż 200 mA, w obu kierunkach. Miernik posiada wbudowany woltomierz napięć stałych oraz zmiennych w zakresie do 1500 V.

Obszerna pamięć przyrządu pozwala zapisać i przesłać do komputera blisko 10 tysięcy wyników pomiarów.

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Komunikacja i oprogramowanie

Poprzez port USB można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.
